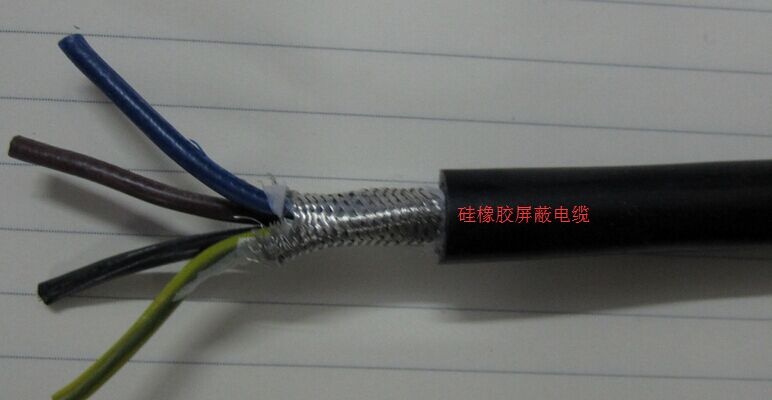

硅橡膠屏蔽電纜-KGGRP1
一：硅橡膠屏蔽電纜-KGGRP1產品特點及用途
硅橡膠屏蔽電纜-KGGRP1適用于交流額定電壓450/750V及以下移動或固定敷設用電器儀表連接線或信號傳輸，電纜具有較好的熱穩定性，能在高溫、低溫、腐蝕性中保持******的電性能和柔軟性，適合 冶金、電力、石化等行業具有移動耐溫等特殊要求場合使用。
二：硅橡膠屏蔽電纜-KGGRP1產品執行標準：企業標準
阻燃耐火特性試驗執行GB12666-90標準
三：硅橡膠屏蔽電纜-KGGRP1使用特性
1． 交流額定電壓：U0/U 450/750KV
高工作溫度：180℃
2． 低環境溫度：硅橡膠護套：固定敷設-60℃，非固定敷設-20℃
3． 電纜安裝敷設溫度應不低于-20℃。
4． 電纜允許彎曲半徑：非鎧裝電纜小為電纜外徑的6倍
四：基本型號及M稱
|
KGG |
硅橡膠J緣和護套控制硅橡膠電纜 |
|
KGGR |
硅橡膠J緣和護套控制軟電纜 |
|
KGGP |
硅橡膠J緣和護套銅絲編織屏蔽控制硅橡膠電纜 |
|
KGGRP |
硅橡膠J緣和護套銅絲編織屏蔽控制軟電纜 |
|
KGGRP1 |
硅橡膠J緣電纜和護套鍍錫編織屏蔽控制軟硅橡膠電纜 |
備注：1 如需阻燃型硅橡膠電纜，型號前加ZR；
2 硅橡膠J緣丁腈護套電纜在芯數多，截面大的情況下代替硅橡膠J緣和護套耐熱控制電纜，
適用情況與硅橡膠護套電纜相似，長時使用溫度為-60-105℃。
3 導體線芯中銅絲可以采用鍍錫。
五：硅橡膠屏蔽電纜-KGGRP1代號M稱和含義
表2
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
阻燃硅橡膠護套 |
|
系列代號 |
K |
控制電纜 |
|
J緣材料 |
G |
硅橡膠 |
|
護套材料 |
G |
硅橡膠 |
|
YVF |
丁腈聚氯乙烯 |
|
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P1 |
鍍錫銅絲屏蔽 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
六：硅橡膠屏蔽電纜-KGGRP1主要技術指標
1． 成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3規定。
2．20℃時J緣電阻不小于500MΩ/KM。
3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
七：基本電纜規格及結構參數
|
線芯*標稱截面(mm2) |
導體結構 (根數*直徑) mm |
電纜大外徑(mm) |
參考重量(kg/km) |
||
|
KGGR |
KGGRP |
KGGR |
KGGRP |
||
|
2*0.75 |
24*0.20 |
9.2 |
10.0 |
78 |
118 |
|
2*1.0 |
32*0.20 |
9.5 |
10.6 |
87 |
127 |
|
2*1.5 |
48*0.20 |
10.2 |
11.5 |
114 |
164 |
|
2*2.5 |
51*0.25 |
10.5 |
12.5 |
156 |
210 |
|
3*0.75 |
24*0.20 |
10.5 |
11.5 |
93 |
133 |
|
3*1.0 |
32*0.20 |
11.5 |
12.9 |
100 |
152 |
|
3*1.5 |
48*0.20 |
12.0 |
13.8 |
126 |
177 |
|
3*2.5 |
51*0.25 |
12.5 |
14.8 |
180 |
243 |
|
4*0.75 |
24*0.20 |
11.0 |
12.5 |
110 |
160 |
|
4*1.0 |
32*0.20 |
11.5 |
13.0 |
120 |
173 |
|
4*1.5 |
48*0.20 |
12.0 |
13.5 |
151 |
205 |
|
4*2.5 |
51*0.25 |
14.5 |
15.5 |
220 |
270 |
|
5*0.75 |
24*0.20 |
12.0 |
13.0 |
118 |
168 |
|
5*1.0 |
32*0.20 |
12.5 |
13.5 |
140 |
200 |
|
5*1.5 |
48*0.20 |
13.0 |
14.2 |
190 |
250 |
|
5*2.5 |
51*0.25 |
14.0 |
15.2 |
290 |
380 |
|
7*0.75 |
24*0.20 |
12.5 |
13.5 |
141 |
201 |
|
7*1.0 |
32*0.20 |
13.0 |
14.2 |
162 |
231 |
|
7*1.5 |
48*0.20 |
13.6 |
14.6 |
230 |
290 |
|
7*2.5 |
51*0.25 |
15.5 |
16.5 |
350 |
360 |
|
8*0.75 |
24*0.20 |
13.5 |
14.5 |
165 |
224 |
|
8*1.0 |
32*0.20 |
14.0 |
15.0 |
190 |
223 |
|
8*1.5 |
48*0.20 |
15.8 |
17.2 |
278 |
281 |
|
8*2.5 |
51*0.25 |
17.0 |
18.2 |
410 |
560 |
|
10*0.75 |
24*0.20 |
14.1 |
15.4 |
210 |
310 |
|
10*1.0 |
32*0.20 |
15.0 |
16.0 |
260 |
394 |
|
10*1.5 |
48*0.20 |
17.1 |
18.1 |
345 |
460 |
|
10*2.5 |
51*0.25 |
21.0 |
22.1 |
510 |
640 |
|
12*0.75 |
24*0.20 |
15.5 |
16.5 |
245 |
345 |
|
12*1.0 |
32*0.20 |
17.2 |
18.2 |
287 |
387 |
|
12*1.5 |
48*0.20 |
18.0 |
19.0 |
372 |
500 |
|
12*2.5 |
51*0.25 |
21.0 |
22.0 |
577 |
680 |
|
14*0.75 |
24*0.20 |
17.0 |
18.0 |
280 |
380 |
|
14*1.0 |
32*0.20 |
17.6 |
19.0 |
321 |
440 |
|
14*1.5 |
48*0.20 |
19.0 |
20.0 |
440 |
560 |
|
14*2.5 |
51*0.25 |
21.0 |
22.0 |
580 |
780 |
|
19*0.75 |
24*0.20 |
15.8 |
16.8 |
340 |
450 |
|
19*1.0 |
32*0.20 |
17.0 |
18.0 |
400 |
520 |
|
19*1.5 |
48*0.20 |
20.0 |
21.0 |
520 |
650 |
|
19*2.5 |
51*0.25 |
23.0 |
24.0 |
845 |
1023 |
