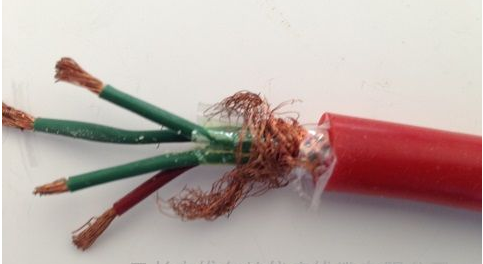

KGGRP KGGRP1硅橡膠屏蔽電纜
一：產品特點及用途
KGGRP KGGRP1硅橡膠屏蔽電纜適用于交流額定電壓450/750V及以下移動或固定敷設用電器儀表連接線或信號傳輸，KGGRP KGGRP1硅橡膠屏蔽電纜具有較好的熱穩定性，能在高溫、低溫、腐蝕性中保持******的電性能和柔軟性，適合冶金、電力、石化等行業具有移動耐溫等特殊要求場合使用。
二：產品執行標準:KGGRP KGGP1硅橡膠屏蔽電纜執行企業標準。阻燃耐火特性試驗執行GB12666-90標準
三：KGGRP KGGP1硅橡膠屏蔽電纜使用特性.
1． 硅橡膠屏蔽電纜交流額定電壓：U0/U 450/750KV，高工作溫度：180℃
2． 低環境溫度：硅橡膠護套：固定敷設-60℃，非固定敷設-20℃
3． 電纜安裝敷設溫度應不低于-20℃。
4． 電纜允許彎曲半徑：非鎧裝電纜小為電纜外徑的6倍
四：基本型號及M稱
|
KGG
|
硅橡膠J緣和護套控制電纜
|
|
KGGR
|
硅橡膠J緣和護套控制軟電纜
|
|
KGGP
|
硅橡膠J緣和護套銅絲編織屏蔽控制電纜
|
|
KGGRP
|
硅橡膠J緣和護套銅絲編織屏蔽控制軟電纜
|
|
KGGRP1
|
硅橡膠J緣和護套鍍錫編織屏蔽控制軟電纜
|
備注：1 如需阻燃型硅橡膠電纜，型號前加ZR；
2硅橡膠J緣丁晴護套電纜在芯數多，截面大的情況下代替硅橡膠J緣和護套耐熱控制電纜，適用情況與硅橡膠護套電纜相似，長時使用溫度為-60-105℃。
3導體線芯中銅絲可以采用鍍錫。
五：代號M稱和含義
|
項目
|
代號
|
說明
|
|
阻燃特性
|
ZR
|
阻燃硅橡膠護套
|
|
系列代號
|
K
|
控制電纜
|
|
J緣材料
|
G
|
硅橡膠
|
|
護套材料
|
G
|
硅橡膠
|
|
YVF
|
丁晴聚氯乙烯
|
|
|
屏蔽材料
|
P
|
銅絲編織屏蔽
|
|
P1
|
鍍錫銅絲屏蔽
|
|
|
導體結構
|
A
|
單股導體
|
|
B
|
7股絞合導體
|
|
|
R
|
多股絞合導體
|
六：主要技術指標
1． 成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3規定。
2．20℃時J緣電阻不小于500MΩ/KM。
3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿
