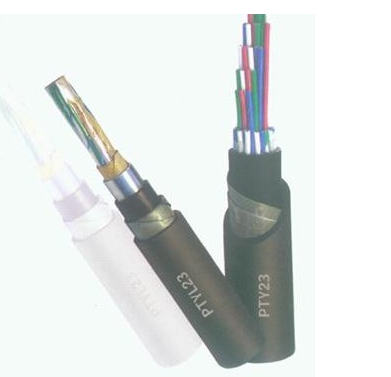

PTYY鐵路信號電纜
PTYY鐵路信號電纜適用于額定電壓交流500V或直流1000V及以下傳輸鐵路信號、音頻信號或自動信號裝置的控制電路，其中綜合護套、鋁護套鐵路信號電纜具有一定的屏蔽性能，適宜于電氣化區段或其它有強電干擾的地區敷設。
1 PTYY鐵路信號電纜使用特性
1.1 電纜的使用環境溫度為-40℃~+60℃。
1.2 電纜導體長期工作溫度應不超過+70℃。
1.3 電纜敷設環境溫度：聚氯乙烯外護套電纜應不低于0℃;聚乙烯外護套電纜應不低于-20℃。
1.4 電纜的允許彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；鎧裝電纜應不小于電纜外徑的15倍。
1.5 綜合護套鐵路信號電纜的理想屏蔽系數≤0.8；鋁護套鐵路信號電纜的理想屏蔽系數≤0.3.
2 型號、M稱及規格
|
型號 |
M稱 |
敷設范圍 |
規格(芯) |
|
PTYV |
聚乙烯J緣聚氯乙烯護套鐵路信號電纜 |
敷設在土壤、槽、管中，能承受一般的機械外力。 |
4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61 |
|
PTYY |
聚乙烯J緣聚乙烯護套鐵路信號電纜 |
||
|
PTY22 |
聚乙烯J緣鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜 |
敷設在土壤、槽、管中，能承受較大的機械外力 |
|
|
PTY23 |
聚乙烯J緣鋼帶鎧裝聚乙烯外護套鐵路信號電纜 |
||
|
PTYA22 |
聚乙烯J緣綜合護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜 |
||
|
PTYA23 |
聚乙烯J緣綜合護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜 |
||
|
PTYL22 |
聚乙烯J緣鋁護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜 |
||
|
PTYL23 |
聚乙烯J緣鋁護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜 |
3、PTYY鐵路信號電纜的主要電氣性能
|
序號 |
項目 |
單位 |
指標 |
換算公式 |
|
1 |
直流電阻 20℃時 |
Ω/km |
≤23.5 |
L/1000 |
|
2 |
J緣電阻 |
MΩ·km |
≥3000 |
1000/L |
|
3 |
電容 |
nF/km |
≤70 |
L/1000 |
|
4 |
電容耦合 |
pF/500m |
≤100 |
(L/500)1/2 |
|
5 |
對外來地電容不平衡 |
nF/500m |
≤330 |
L/500 |
|
6 |
J緣耐壓 |
Ｖ |
1000 |
|
4、PTYY鐵路信號電纜的外徑及重量
|
規格 |
參考外徑 mm |
參考重量 kg/km |
參考外徑 mm |
參考重量kg/km |
|||
|
PTYV |
PTYY |
PYT22 |
PTY23 |
||||
|
4 |
8.8 |
93 |
78 |
12.2 |
189 |
166 |
|
|
|
PTYA23 |
|
||
|
參考外徑mm |
參考重量 kg/km |
參考外徑mm |
參考重量 kg/km |
|
|
4 |
15.7 |
292 |
15.7 |
258 |
