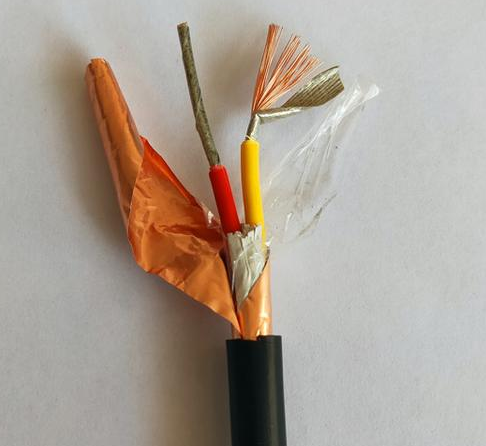

耐火控制電纜NH-KVV NH-KVVP NH-KVVP 4
NH系列耐火控制電纜具有較高的耐火能力，能經受火焰直接燃燒且在一定時間內不發生短路或斷路故障，在火災發生時，有利于滅火及減少損失。適用于各種火災危險性較大，消防重要性較高的場所中的電器裝置及控制系統。
NH系列耐火控制電纜產品標準： Q/320831NHN004-1996
耐火控制電纜使用特性：
NH系列耐火控制電纜交流額定電壓： UO/U450/750V
? 電纜長期允許工作溫度： -25 ℃ ~+105 ℃及 -60 ℃ ~+200 ℃兩種 .
? 耐火特性 : 符合 GB12666.6-90 規定 :
A 類 : 火焰溫度 950 ℃ -1000 ℃ B 類 : 火焰溫度 750 ℃ -800 ℃
燃燒時間 90min 燃燒時間 :90min
附加電壓 500V 電流 3A 附加電壓 500V 電流 3A
? 阻燃特性 : 符合 GB12666.5-90 試驗 A 類
?
? NH系列耐火控制電纜電纜允許小彎曲半徑 : 非鎧裝不低于電纜外徑 12 倍型號 :
| 主要材料 | 聚氯乙烯J緣 聚氯乙烯護套 | 低煙低鹵J緣低煙無鹵護套 | 氟塑料J緣 低煙低鹵護套 | 氟塑料J緣 低煙無鹵護套 | 氟塑料J緣 氟塑料護套 |
| 單股導體無屏蔽 | NH-KVV | NH-KV D Y D | NH-KFV D | NH-KFY D | NH-KFF |
| 單股導體銅絲屏蔽 | NH-KVVP | NH-KV D Y D P | NH-KFV D P | NH-KFY D P | NH-KFFP |
| 單股導體銅帶屏蔽 | NH-KVVP 2 | NH-KV D Y D P 2 | NH-KFV D P 2 | NH-KFY D P 2 | NH-KFFP 2 |
| 軟導體無屏蔽 | NH-KVVR | NH-KV D Y D R | NH-KFV D R | NH-KFY D R | NH-KFFR |
| 軟導體銅絲屏蔽 | NH-KVVRP | NH-KV D Y D RP | NH-KFV D RP | NH-KFY D RP | NH-KFFRP |
| 鋼帶鎧裝無屏蔽 | NH-KVV 22 | NH-KV D Y D-22 | NH-KFV D-22 | NH-KFY D-22 | NH-KFF 22 |
注：聚氯乙烯采用 105 ℃阻燃料其J緣結構采用來耐火復合J緣結構。
規格：
| 截面 | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 15mm 2 及以下 | 2.5mm 2 以上 | ||
| A 類 | 1/0.80 | 1/1.13 | 1/1.13 | 1/1.38 | 1/1.78 | 1/2.25 | 1/2.76 | 聚氯乙烯護 | 氟塑料護套 | 聚氯乙烯護 | 氟塑料護套 |
| B 類 | 19/0.1 | 19/0.2 | 19/0.2 | 19/0.3 | 19/0.3 | 49/0.3 | 49/0.3 | 2-61 芯 | 2-37 芯 | 4-27 芯 | 4-14 芯 |
技術指標：
|
性能能項目
|
技術指標
|
||||||||
|
導體直流電阻 ≤ （20 ℃ ）
|
Ω /km
|
標稱截面
|
0.5
|
0.75
|
1.0
|
1.5
|
2.5
|
4
|
6
|
|
A 類
|
36.0
|
24.5
|
18.1
|
12.1
|
7.41
|
4.61
|
3.08
|
||
|
B 類
|
39.0
|
26.0
|
19.5
|
13.3
|
7.98
|
4.95
|
3.30
|
||
|
試驗電壓
|
V/5min
|
3000 不擊穿
|
|||||||
|
J緣電阻
|
M Ω . km
|
≥ 1000
|
|||||||
|
耐火特性
|
|
通過 A 類、 B 類 （ 按 GB12666.5-90 試驗 ）
|
|||||||
|
阻燃特性
|
|
通過 A 類 （ 按 GB12666.5-90 試驗
|
|||||||
