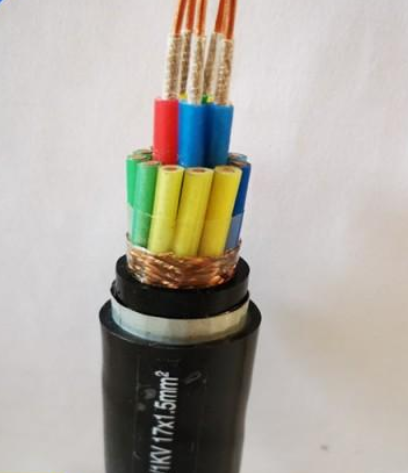

耐火鎧裝控制電纜ZRNH-KVV22
阻燃耐火屏蔽鎧裝控制電纜的詳細資料
阻燃耐火屏蔽鎧裝控制電纜應用范圍：
阻燃耐火屏蔽鎧裝控制電纜用于額定電壓450/750V及以下有阻燃防火要求的石油、化工、電站、地鐵、醫院、礦山、機場、高層建筑物等控制、監控回路及保護線路的特殊場合。
阻燃耐火屏蔽鎧裝控制電纜執行標準GB/T9330.2.3-2008
阻燃耐火屏蔽鎧裝控制電纜使用特性：
1.導體高工作溫度：聚氯乙烯絕緣70℃，交聯聚氯乙烯絕緣90℃。
2.安裝敷設時環境溫度不低于０℃。
3.安裝敷設時小彎曲半徑：無鎧裝6Ｘ電纜外徑，有屏蔽層軟電纜6X電纜外徑，有鎧裝或銅帶屏蔽12X電纜外徑。
阻燃耐火屏蔽鎧裝控制電纜型號、名稱
|
型 號 |
名 稱 |
|
ZRNH-KVV |
聚氯乙烯絕緣聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜 |
|
ZRNH-KVVP |
聚氯乙烯絕緣編織屏蔽聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜 |
|
ZRNH-KVVP2 |
聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜 |
|
ZRNH-KVVP3 |
聚氯乙烯絕緣鋁塑復合帶屏蔽聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜 |
|
ZRNH-KVV22 |
聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜 |
|
ZRNH-KVVP2-22 |
聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜 |
|
ZRNH-KVVP32 |
聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜 |
|
ZRNH-KVVR |
聚氯乙烯絕緣聚氯乙烯護套阻燃A（B、C、D）類耐火軟控制電纜 |
|
ZRNH-KVVRP |
聚氯乙烯絕緣編織屏蔽聚氯乙烯護套阻燃A（B、C、D）類耐火軟控制電纜 |
|
ZRNH-KYJV |
交聯聚乙烯絕緣聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜 |
|
ZRNH-KYJVP |
交聯聚乙烯絕緣編織屏蔽聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜 |
|
ZRNH-KYJVP2 |
交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜 |
|
ZRNH-KYJVP3 |
交聯聚乙烯絕緣鋁塑復合帶屏蔽聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜 |
|
ZRNH-KYJV22 |
交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜 |
|
ZRNH - KYJVP2-22 |
交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜 |
|
ZRNH -KYJVP32 |
交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜 |
阻燃耐火屏蔽鎧裝控制電纜規格范圍
|
型 號 |
標 稱 截 面（mm2） |
||||||
|
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|
|
芯 數 |
|||||||
|
ZRNH -KVV |
2-48 |
2-14 |
2-10 |
||||
|
ZRNH -KVVP |
|||||||
|
ZRNH -KYJV |
|||||||
|
ZRNH -KYJVP |
|||||||
|
ZRNH -KVVP2 |
2-48 |
4-14 |
4-10 |
||||
|
ZRNH -KVVP3 |
|||||||
|
ZRNH -KYJVP2 |
|||||||
|
ZRNH -KYJVP3 |
|||||||
|
ZRNH -KVV22 |
4-48 |
４-37 |
４-14 |
4-10 |
|||
|
ZRNH - KVVP2-22 |
|||||||
|
ZRNH -KYJV22 |
|||||||
|
ZRNH - KYJVP2-22 |
|||||||
|
ZRNH -KVV32 |
7-37 |
7-24 |
4-14 |
4-10 |
|||
|
ZRNH -KYJV32 |
|||||||
|
ZRNH -KVVR |
2-48 |
4-14 |
4-10 |
||||
|
ZRNH -KVVRP |
2-61 |
2-48 |
4-6 |
||||
主要技術參數
1.電性能
|
序號 |
項 目 |
單 位 |
指 標 |
試驗方法 |
|
1 |
電纜結構及導體電阻 |
符合GB/T3956-2008標準（IEC60228:2004） |
GB/T3048.4-2007 |
|
|
2 |
絕緣線芯交流50Hz火花試驗 |
KV |
6 |
GB/T3048.9-2007 |
|
3 |
工頻5min電壓試驗 |
KV |
3 |
GB/T3048.8-2007 |
|
4 |
絕緣線芯電壓試驗 0.6mm及以下 0.6mm及以上 |
KV |
2 2.5 |
GB/T3048.8-2007 |
2.耐火性能
|
代號 |
適用范圍 |
供火時間+冷卻時間（min） |
試驗電壓 （V） |
合格指標 |
試驗方法 |
|
N |
0.6/1KV及以下電纜 |
90+15 |
額定值 |
1. 2A熔斷器不斷 2. 指示燈不熄 |
GB/T19216.23-2003 （IEC60331-23:1999） |
