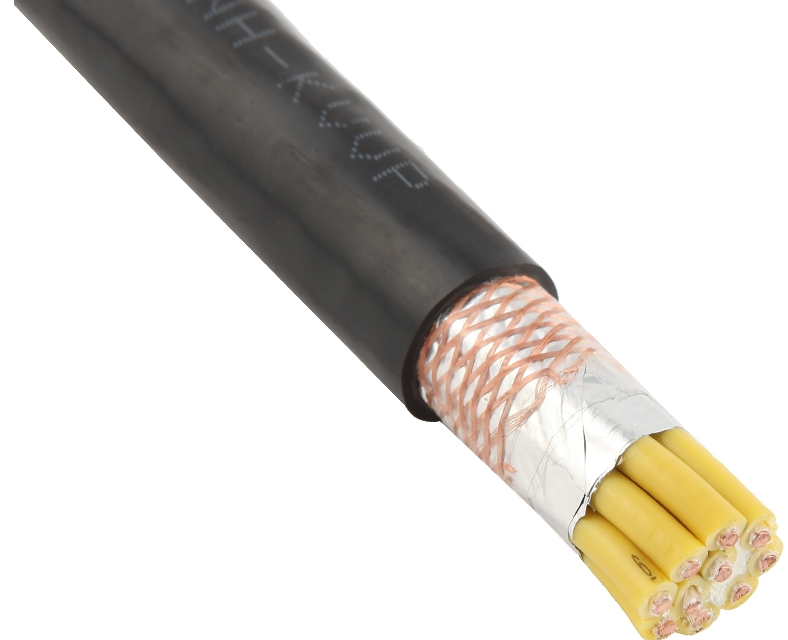

耐火控制電纜ZRNH -KYJVP-22 ZRNH -KYJVP-22
1. 耐火控制電纜ZRNH -KYJVP-22 ZRNH -KYJVP-22應用范圍
耐火控制電纜ZRNH -KYJVP-22 ZRNH -KYJVP-22用于額定電壓450/750V及以下有阻燃防火要求的石油、化工、電站、地鐵、醫院、礦山、機場、高層建筑物等控制、監控回路及保護線路的特殊場合。
2. 耐火控制電纜ZRNH -KYJVP-22 ZRNH -KYJVP-22執行標準:GB/T9330.2.3-2008 GB/T19666-2005（等同IEC60331，60332）
3. 耐火控制電纜ZRNH -KYJVP-22 ZRNH -KYJVP-22使用特性
1）.導體高工作溫度：聚氯乙烯J緣70℃，交聯聚氯乙烯J緣90℃。
2）.安裝敷設時環境溫度不低于０℃。
3）.安裝敷設時小彎曲半徑：無鎧裝6Ｘ電纜外徑，有屏蔽層軟電纜6X電纜外徑，有鎧裝或銅帶屏蔽12X電纜外徑。
4.ZRNH-KVV22-耐火控制電纜型號、M稱
|
型 號
|
M 稱
|
|
ZRNH-KVV
|
聚氯乙烯J緣聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜
|
|
ZRNH-KVVP
|
聚氯乙烯J緣編織屏蔽聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜
|
|
ZRNH-KVVP2
|
聚氯乙烯J緣銅帶屏蔽聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜
|
|
ZRNH-KVVP3
|
聚氯乙烯J緣鋁塑復合帶屏蔽聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜
|
|
ZRNH-KVV22
|
聚氯乙烯J緣鋼帶鎧裝聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜
|
|
ZRNH-KVVP2-22
|
聚氯乙烯J緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜
|
|
ZRNH-KVVP32
|
聚氯乙烯J緣細鋼絲鎧裝聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜
|
|
ZRNH-KVVR
|
聚氯乙烯J緣聚氯乙烯護套阻燃A（B、C、D）類耐火軟控制電纜
|
|
ZRNH-KVVRP
|
聚氯乙烯J緣編織屏蔽聚氯乙烯護套阻燃A（B、C、D）類耐火軟控制電纜
|
|
ZRNH-KYJV
|
交聯聚乙烯J緣聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜
|
|
ZRNH-KYJVP
|
交聯聚乙烯J緣編織屏蔽聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜
|
|
ZRNH-KYJVP2
|
交聯聚乙烯J緣銅帶屏蔽聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜
|
|
ZRNH-KYJVP3
|
交聯聚乙烯J緣鋁塑復合帶屏蔽聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜
|
|
ZRNH-KYJV22
|
交聯聚乙烯J緣鋼帶鎧裝聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜
|
|
ZRNH -
KYJVP2-22
|
交聯聚乙烯J緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜
|
|
ZRNH -KYJVP32
|
交聯聚乙烯J緣細鋼絲鎧裝聚氯乙烯護套阻燃A（B、C、D）類耐火控制電纜
|
5.ZRNH-KVV22-耐火控制電纜規格范圍
|
型 號
|
標稱截面（mm2）
|
||||||
|
0.75
|
1.0
|
1.5
|
2.5
|
4
|
6
|
10
|
|
|
芯 數
|
|||||||
|
ZRNH -KVV
|
2-48
|
2-14
|
2-10
|
||||
|
ZRNH -KVVP
|
|||||||
|
ZRNH -KYJV
|
|||||||
|
ZRNH -KYJVP
|
|||||||
|
ZRNH -KVVP2
|
2-48
|
4-14
|
4-10
|
||||
|
ZRNH -KVVP3
|
|||||||
|
ZRNH -KYJVP2
|
|||||||
|
ZRNH -KYJVP3
|
|||||||
|
ZRNH -KVV22
|
4-48
|
４-37
|
４-14
|
4-10
|
|||
|
ZRNH -
KVVP2-22
|
|||||||
|
ZRNH -KYJV22
|
|||||||
|
ZRNH -
KYJVP2-22
|
|||||||
|
ZRNH -KVV32
|
7-37
|
7-24
|
4-14
|
4-10
|
|||
|
ZRNH -KYJV32
|
|||||||
|
ZRNH -KVVR
|
2-48
|
4-14
|
4-10
|
||||
|
ZRNH -KVVRP
|
2-61
|
2-48
|
4-6
|
||||
6.ZRNH-KVV22-耐火控制電纜主要技術參數
1）.電性能
|
序號
|
項 目
|
單 位
|
指 標
|
試驗方法
|
|
1
|
電纜結構及導體電阻
|
符合GB/T3956-2008標準（IEC60228:2004）
|
GB/T3048.4-2007
|
|
|
2
|
J緣線芯交流50Hz火花試驗
|
KV
|
6
|
GB/T3048.9-2007
|
|
3
|
工頻5min電壓試驗
|
KV
|
3
|
GB/T3048.8-2007
|
|
4
|
J緣線芯電壓試驗
0.6mm及以下
0.6mm及以上
|
KV
|
2
2.5
|
GB/T3048.8-2007
|
2）.耐火性能
|
代號
|
適用范圍
|
供火時間+冷卻時間（min）
|
試驗電壓
（V）
|
合格指標
|
試驗方法
|
|
N
|
0.6/1KV及以下電纜
|
90+15
|
額定值
|
1. 2A熔斷器不斷
2. 指示燈不熄
|
GB/T19216.23-2003
（IEC60331-23:1999）
|
