交聯聚乙烯J緣控制電纜
本產品適用于交流額定電壓450/750V及以下控制，監控回路及保護線路等場合使用。
一、銷售執行標準 GB/T9330-2008
二、使用特性
1、電纜導體的長期允許工作溫度為90℃。
2、電纜的敷設溫度應不低于0℃，推薦的允許彎曲半徑：
無鎧裝層的電纜，應不小于電纜外徑的8倍。
有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍。
三、產品型號中各字母代表意義
1、系列代號………………………………………K
２、材料代號
銅導體……………………………………………省略
交聯聚乙烯或交聯聚烯烴J緣…………………YJ
聚氯乙烯護套……………………………………V
聚乙烯或聚烯烴護套………………………… Y
3.結構特征代號
編織屏蔽…………………………………………P
銅帶屏蔽…………………………………………P2
軟結構……………………………………………R
鋁/塑復合薄膜屏蔽…………………………… P3
雙鋼帶鎧裝………………………………………2
鋼絲鎧裝…………………………………………3
三、電纜型號
| 型號 | 產品M稱 |
| KYJV | 銅芯交聯聚乙烯J緣聚氯乙烯護套控制電纜 |
| KYJVP | 銅芯交聯聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽控制電纜 |
| KYJVP2 | 銅芯交聯聚乙烯J緣聚氯乙烯護套銅帶屏蔽控制電纜 |
| KYJVP3 | 銅芯交聯聚乙烯J緣聚氯乙烯護套鋁塑復合帶屏蔽控制電纜 |
| KYJV22 | 銅芯交聯聚乙烯J緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
| KYJVP2-22 | 銅芯交聯聚乙烯J緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 |
| KYJV32 | 銅芯交聯聚乙烯J緣聚氯乙烯護套鋼絲鎧裝控制電纜 |
注：①用戶需要阻燃型產品，訂貨時應在原型號前加”ZA-、ZB-、ZC-”, 如：ZA-KYJV型等。
②根據用戶需要，還可提供銷售未列出的型號的產品，如： KYJVP2-23、KYJY33等。

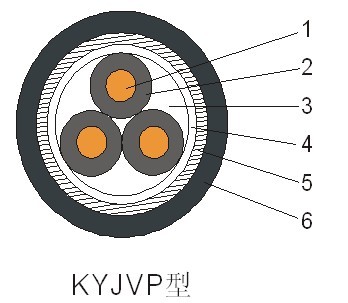

四、產品結構示意圖
1、導體 2、交聯聚乙烯J緣 3、填充 4、聚酯帶 5、銅絲編織屏蔽
6、聚氯乙烯護套
1、導體 2、交聯聚乙烯J緣 3、聚酯帶 4、鋁帶或銅帶繞包屏蔽
5、內襯層 鎧裝層 7、聚氯乙烯護套
五、技術參數
1、成品電纜導體20℃時直流電阻：
| 項目 | 單位 | 技術指標 | |||||||
| 20℃時導體直流電阻 | Ω/km | 截面mm2 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 |
| A、B類 | 24.5 | 18.1 | 12.2 | 7.41 | 4.61 | 3.08 | 1.83 | ||
| R類 | 26.0 | 19.5 | 13.3 | 7.98 | / | / | / | ||
2、成品電纜應經受3.0kV/5min工頻交流電壓試驗，J緣不擊穿。
3、90℃時的J緣電阻：
| 項目 | 單位 | 技術指標 | |||||||
| 90℃時J緣電阻 | MΩ.km | 截面mm2 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 |
| A類 | 1.20 | 1.10 | 1.10 | 1.0 | 0.85 | 0.70 | / | ||
| B類 | 1.4 | 1.30 | 1.0 | 0.90 | 0.77 | 0.65 | 0.65 | ||
4、交聯聚乙烯J緣控制電纜的耐熱性、耐寒性、耐化學性、J緣電阻和使用壽命遠優于聚氯乙烯。
六、產品實物圖：
