計算機用屏蔽電纜(包括DCS電纜)
一：產品特點及用途
本產品適用于交流U0/U為300/500V電力、冶金、石化等行業以電子計算機為主的自動控制系統、計算機集散控制系統、自動化控制系統作控制線以及檢測用儀器儀表用電子計算機電纜。
二：產品執行標準
Q/HHTZH002.3(等效采用英國BS5308標準)
阻燃性能試驗執行GB12666-90標準
三：使用特性
1． 交流額定電壓：U0/U 300/500KV
2． 高工作溫度：聚乙烯J緣不超過70℃
交聯聚乙烯J緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
3． 低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
4． 電纜安裝敷設溫度應不低于0℃。
5． 電纜允許彎曲半徑：非鎧裝電纜小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜小為電纜外徑的12倍
四：基本型號及M稱
1．聚乙烯J緣聚氯乙烯護套計算機用屏蔽電纜(包括DCS電纜)
|
DJYV(R)P |
聚乙烯J緣銅絲編織總屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJYPV(R) |
聚乙烯J緣銅絲編織分屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJYPV(R)P |
聚乙烯J緣銅絲編織分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJYV(R)P2 |
聚乙烯J緣銅帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJYP2V(R) |
聚乙烯J緣銅帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJYP2V(R)P2 |
聚乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJYV(R)P3 |
聚乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJYP3V(R) |
聚乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJYP3V(R)P3 |
聚乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJYVP(R)22 |
聚乙烯J緣銅絲編織總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJYP(R)V22 |
聚乙烯J緣銅絲編織分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJYPV(R)P22 |
聚乙烯J緣銅絲編織分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJYV(R)P2-22 |
聚乙烯J緣銅帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJYP2V(R)22 |
聚乙烯J緣銅帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJYP2V(R)P2-22 |
聚乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJYVP3(R)-22 |
聚乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJYP3V(R)22 |
聚乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJYP3V(R)P3-22 |
聚乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
阻燃計算機電纜在型號前加ZR，屏蔽可采用鍍錫銅絲，基本型號略 |
|
2．聚氯乙烯J緣聚氯乙烯護套計算機用屏蔽電纜(包括DCS電纜)
|
DJVV(R)P |
聚氯乙烯J緣銅絲編織總屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJVPV(R) |
聚氯乙烯J緣銅絲編織分屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJVPV(R)P |
聚氯乙烯J緣銅絲編織分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJVV(R)P2 |
聚氯乙烯J緣銅帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJVP2V(R) |
聚氯乙烯J緣銅帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJVP2V(R)P2 |
聚氯乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJVV(R)P3 |
聚氯乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJVP3V(R) |
聚氯乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJVP3V(R)P3 |
聚氯乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJVV(R)P22 |
聚氯乙烯J緣銅絲編織總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJVPV(R)22 |
聚氯乙烯J緣銅絲編織分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJVPV(R)P22 |
聚氯乙烯J緣銅絲編織分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJVV(R)P2-22 |
聚氯乙烯J緣銅帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJVP2V(R)22 |
聚氯乙烯J緣銅帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJVP2V(R)P2-22 |
聚氯乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJVV(R)P3-22 |
聚氯乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJVP3V(R)22 |
聚氯乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJVP3V(R)P3-22 |
聚氯乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
阻燃計算機電纜在型號前加ZR，屏蔽可采用鍍錫銅絲，基本型號略 |
|
3．交聯聚乙烯J緣聚氯乙烯護套計算機用屏蔽電纜(包括DCS電纜)
|
DJYJV(R)P |
交聯聚乙烯J緣銅絲編織總屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJYJPV(R) |
交聯聚乙烯J緣銅絲編織分屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJYJPV(R)P |
交聯聚乙烯J緣銅絲編織分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJYJV(R)P2 |
交聯聚乙烯J緣銅帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJYJP2V(R) |
交聯聚乙烯J緣銅帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJYJP2V(R)P2 |
交聯聚乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJYJV(R)P3 |
交聯聚乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJYJP3V(R) |
交聯聚乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJYJP3V(R)P3 |
交聯聚乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜 |
|
DJYJV(R)P22 |
交聯聚乙烯J緣銅絲編織總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJYJPV(R)22 |
交聯聚乙烯J緣銅絲編織分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJYJPV(R)P22 |
交聯聚乙烯J緣銅絲編織分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJYJV(R)P2-22 |
交聯聚乙烯J緣銅帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJYJP2V(R)22 |
交聯聚乙烯J緣銅帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJYJP2V(R)P2-22 |
交聯聚乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJYJV(R)P3-22 |
交聯聚乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJYJP3V(R)22 |
交聯聚乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
DJYJP3V(R)P3-22 |
交聯交聯聚乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜 |
|
阻燃計算機電纜在型號前加ZR，屏蔽可采用鍍錫銅絲，基本型號略 |
|
4．低煙無鹵阻燃聚烯烴J緣和護套計算機用屏蔽電纜(包括DCS電纜)
|
DJYDYD(R)P |
低煙無鹵阻燃聚烯烴J緣和護套銅絲編織總屏計算機用屏蔽(軟)電纜 |
|
DJYDPYD(R) |
低煙無鹵阻燃聚烯烴J緣和護套銅絲編織分屏計算機用屏蔽(軟)電纜 |
|
DJYDPYD(R)P |
低煙無鹵阻燃聚烯烴J緣和護套銅絲編織分屏總屏計算機用屏蔽(軟)電纜 |
|
DJYDYD(R)P2 |
低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包總屏計算機用屏蔽(軟)電纜 |
|
DJYDP2YD(R) |
低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包分屏計算機用屏蔽(軟)電纜 |
|
DJYDP2YD(R)P2 |
低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包分屏總屏計算機用屏蔽(軟)電纜 |
|
DJYDYD(R)P3 |
低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包總屏計算機用屏蔽(軟)電纜 |
|
DJYDP3YD(R) |
低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包分屏計算機用屏蔽(軟)電纜 |
|
DJYDP3YD(R)P3 |
低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包分屏總屏計算機用屏蔽(軟)電纜 |
|
鋼帶鎧裝電纜在型號后加22，屏蔽可采用鍍錫銅絲，基本型號略 |
|
五：代號M稱和含義
表2
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
分A、B、C阻燃 |
|
系列代號 |
DJ |
計算機屏蔽電纜(包括DCS電纜) |
|
J緣材料 |
Y |
聚乙烯 |
|
YJ |
交聯聚乙烯 |
|
|
YD |
低煙無鹵阻燃聚烯烴 |
|
|
V |
聚氯乙烯 |
|
|
VD |
低煙低鹵聚氯乙烯 |
|
|
護套材料 |
YD |
低煙無鹵阻燃聚烯烴 |
|
V |
聚氯乙烯 |
|
|
VD |
低煙低鹵聚氯乙烯 |
|
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P1 |
鍍錫銅絲屏蔽 |
|
|
P2 |
銅帶繞包屏蔽 |
|
|
P3 |
鋁塑繞包屏蔽 |
|
|
鎧裝材料 |
22 |
鋼帶鎧裝聚氯乙烯護套 |
|
32 |
鋼絲鎧裝聚氯乙烯護套 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
六：主要技術指標
|
性能項目 |
單位 |
指標 |
|
|
聚乙烯 |
聚氯乙烯 |
||
|
J緣電阻(20℃) |
Ω/KM |
5000 |
25 |
|
工作電容 |
PF/m |
≤90 |
≤200 |
|
對絞組之間電容不平衡(1Kz) |
PF/m |
≤1 |
/ |
|
試驗電壓 |
V |
2000V/1min |
|
|
阻燃特性 |
符合GB12666.5-90要求，A或B類 |
||
七：基本電纜規格及結構參數

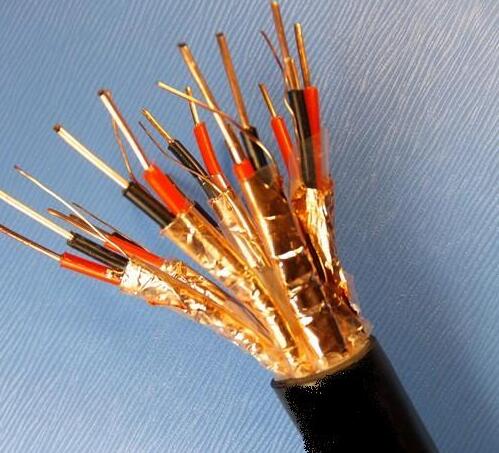

八：產品結構示意圖：(附圖1)
