一、適用范圍

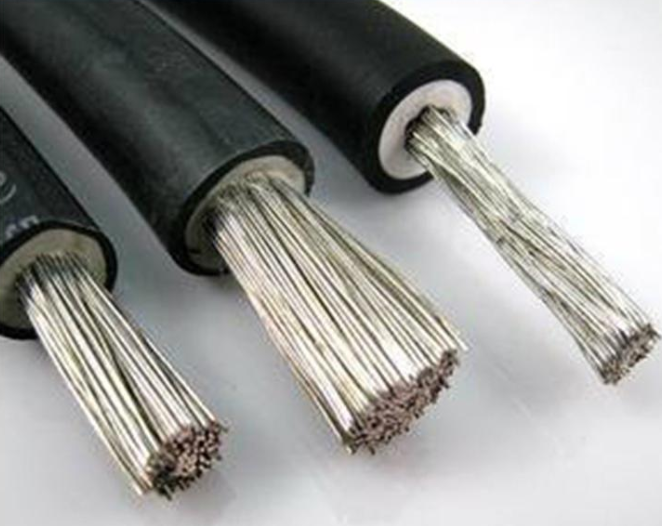

機車電纜WDZ-DCYJ-125-750V-1*6主要適用于交流額定電壓3kV及以下的鐵路機車車輛的電能傳輸，具有優異的耐寒、耐油、耐紫外線和低煙無鹵以及高阻燃等特性。
二、 機車電纜WDZ-DCYJ-125-750V-1*6使用特性
1、額定電壓U0/U為500V、750V、1kV、1.5kV和3kV。直流額定電壓為交流額定電壓的1.5倍。
2、電纜長期允許工作溫度為：WDZ-DCYJ-125，WDZ-DCYJ/B-125產品為125℃；WDZ-DCYJ/B-150產品為150℃。
3、電纜低使用環境溫度： WDZ-DCYJ-125產品應不低于-40℃；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150產品應不低于-60℃。
4、電纜敷設的允許彎曲半徑：
電纜外徑（D）為20mm及以下時應不小于3D。
電纜外徑（D）為20mm以上時應不小于5D。
5、WDZ-DCYJ-125 型電纜可在油料污染的環境使用；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150 型電纜允許在有各類油脂污染和非高濃度酸堿污染的惡劣環境使用。
三、電纜的型號及規格
1、電纜的型號見表1
表1 電纜型號及M稱
|
序號 |
型號 |
額定電壓 |
M稱 |
|
1 |
WDZ-DCYJ-125 |
500V、750V、1kV、1.5kV、3kV |
銅芯耐熱125℃交聯聚烯烴J緣無鹵低煙阻燃機車車輛用電纜 |
|
2 |
WDZ-DCYJ/B-125 |
750V |
銅芯耐熱125℃高強度薄壁交聯聚烯烴J緣無鹵低煙阻燃機車車輛用電纜 |
|
3 |
WDZ-DCYJ/B-150 |
750V |
銅芯耐熱150℃高強度薄壁交聯聚烯烴J緣無鹵低煙阻燃機車車輛用電纜 |
2、電纜規格見表2規格
|
序號 |
型號 |
額定電壓 |
規 格mm2 |
|
1 |
WDZ-DCYJ-125 |
500V |
1，1.5，2.5，4 |
|
2 |
WDZ-DCYJ-125 |
750V，1.5kV，3kV |
0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300 |
|
3 |
WDZ-DCYJ/B-125 |
750V |
0.5，0.75，1，1.2，1.5，2.0，2.5，4，6 |
四、代號M稱和含義見表3
無鹵低煙阻燃機車車輛用電纜WDZ-DCYJ-125，WDZ-DCYJ/B-125，WDZ-DCYJ/B-150 代號的M稱及含義
|
項目 |
代號 |
說明 |
|
系列代號 |
DC |
機車車輛用電纜（電線） |
|
產品特性 |
WDZ |
無鹵低煙阻燃 |
|
J緣材料 |
YJ |
交聯聚烯烴 |
|
J緣特性 |
B |
高強度薄壁J緣 |
|
耐熱特性 |
125 |
耐熱125℃ |
|
150 |
耐熱150℃ |
五、主要技術特點
1、成品電纜導體直流電阻符合GB/T 3956-1983的有關規定。
2、 20℃時J緣電阻：額定電壓3kVWDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜應不小于1010Ω.km。
3、成品電纜經受如下表4交流電壓試驗不擊穿：
表4 交流電壓試驗
|
額定電壓 |
500V |
750V，1kV |
1.5kV |
3kV |
|
交流電壓試驗 |
2 kV/15min |
3.5kV/15min |
6kV/15min |
12kV/15min |
4、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜的燃燒時釋出氣體試驗:鹵素氣體總量5mg/g；pH值≥4.3；導電率≤10μS/mm。
5、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜均應通過GB/T 18380.1-2001所規定的單根垂直燃燒試驗。
