RS485-1*2*24AWG數據電纜
一.產品性能：
1.RS485-1*2*24AWG數據電纜，RS485-1*2*24AWG信號線，RS-485-1*2*24AWG通訊電纜， 適用于室內、管道及一般工業環境及其它對于防干擾性要求較高場合的電子計算機和自動化連接用電纜。
2.屏蔽系數小，信號穩定，傳輸距離長達1000米！特性阻抗120歐！新型特種復合J緣和外護套材料，鍍錫屏蔽，抗干擾能力強；
二.產品結構
1、導體：RS485-1*2*24AWG數據電纜采用多股鍍錫銅絲絞和導體。導體表面無油污、無灰塵等缺陷。導體直流電阻要符合標準規定。
2、J緣：采用普通PVCJ緣料擠包，J緣表面需光滑圓整，不得有自然收縮現象，J緣線芯直徑應嚴格按本工藝銷售，J緣線芯分色根據客戶需求。
3、將J緣線芯絞和成纜，成纜外徑要圓整，節距均勻一致，線芯外用聚酯帶重疊繞包扎緊。
4、加7/0.15鍍錫絲作引流地線，然后加鋁塑復合帶中包。
5、編織：采用鍍錫編織屏蔽，屏蔽密度80%，編織層要求光滑、無毛刺、無漏編、無油污等明顯質量缺陷。
6、護套：采用普通紫色PVC護套料擠包，護套表面光滑、圓整。
7、印字：護套印型號規格（RS458 1*2*24AWG）;印字清晰耐擦，印字：白色。
2、J緣：采用普通PVCJ緣料擠包，J緣表面需光滑圓整，不得有自然收縮現象，J緣線芯直徑應嚴格按本工藝銷售，J緣線芯分色根據客戶需求。
3、將J緣線芯絞和成纜，成纜外徑要圓整，節距均勻一致，線芯外用聚酯帶重疊繞包扎緊。
4、加7/0.15鍍錫絲作引流地線，然后加鋁塑復合帶中包。
5、編織：采用鍍錫編織屏蔽，屏蔽密度80%，編織層要求光滑、無毛刺、無漏編、無油污等明顯質量缺陷。
6、護套：采用普通紫色PVC護套料擠包，護套表面光滑、圓整。
7、印字：護套印型號規格（RS458 1*2*24AWG）;印字清晰耐擦，印字：白色。

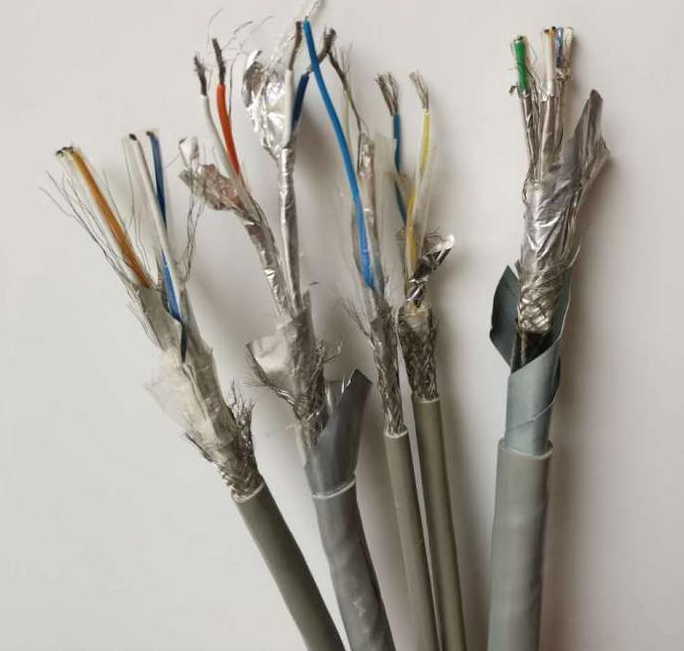

標準的1線對RS-485通訊電纜，特性阻抗為120歐姆，導體為2*24AWG多股絞合鍍錫銅絲，PEJ緣介質，由鋁箔/聚酯復合帶100%覆蓋+鍍錫銅絲90%覆蓋共二重屏蔽，附有立接地導線，工業灰色PVC外護套，符合UL 2919文件。
產品性能出眾，可應用于復雜的工業自動化控制網絡通訊及樓宇自控網絡通訊。
標準的2線對RS-485通訊電纜。
二.產品工程使用數據
|
項目
|
24AWG
|
22AWG
|
20AWG
|
18AWG
|
0.75mm2
|
1.0mm2
|
1.5mm2
|
|
特性阻抗 Ω
|
120±10
|
120±10
|
120±10
|
120±10
|
120±10
|
120±10
|
120±10
|
|
20℃導體直流電阻 Ω/km
|
89.4
|
54.3
|
33.9
|
21.4
|
24.8
|
18.2
|
12.2
|
|
20℃線芯J緣電阻 MΩ.km
|
500
|
500
|
500
|
500
|
500
|
500
|
500
|
|
J緣線芯試驗電壓 kV
|
1.5
|
1.5
|
1.5
|
2
|
2
|
2
|
2
|
|
成品試驗電壓 kV
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
|
電纜使用溫度 ℃
|
15~70
|
15~70
|
15~70
|
15~70
|
15~70
|
15~70
|
15~70
|
三、產品結構尺寸 mm
|
規格
AWG
|
導體
|
J緣
|
對絞
|
總屏蔽
|
護套
|
||||
|
根數/絲徑
|
外徑
|
厚度
|
外徑
|
外徑
|
屏蔽
|
厚度
|
參考外徑
|
||
|
1*2*24AWG
|
7/0.20
|
0.60
|
0.4
|
1.40
|
2.80
|
鋁箔
|
銅網編織
|
1.0
|
5.5
|
|
2*2*24AWG
|
7/0.20
|
0.60
|
0.4
|
1.40
|
2.80
|
鋁箔
|
銅網編織
|
1.0
|
8.6
|
|
3*2*24AWG
|
7/0.20
|
0.60
|
0.4
|
1.40
|
2.80
|
鋁箔
|
銅網編織
|
1.0
|
9.0
|
|
4*2*24AWG
|
7/0.20
|
0.60
|
0.4
|
1.40
|
2.80
|
鋁箔
|
銅網編織
|
1.0
|
9.9
|
|
1*2*22AWG
|
7/0.25
|
0.75
|
0.5
|
1.75
|
3.50
|
鋁箔
|
銅網編織
|
1.0
|
6.2
|
|
2*2*22AWG
|
7/0.25
|
0.75
|
0.5
|
1.75
|
3.50
|
鋁箔
|
銅網編織
|
1.0
|
10.0
|
|
3*2*22AWG
|
7/0.25
|
0.75
|
0.5
|
1.75
|
3.50
|
鋁箔
|
銅網編織
|
1.2
|
10.9
|
|
4*2*22AWG
|
7/0.25
|
0.75
|
0.5
|
1.75
|
3.50
|
鋁箔
|
銅網編織
|
1.2
|
12.0
|
|
1*2*20AWG
|
7/0.30
|
0.90
|
0.6
|
2.10
|
4.20
|
鋁箔
|
銅網編織
|
1.0
|
6.9
|
|
2*2*20AWG
|
7/0.30
|
0.90
|
0.6
|
2.10
|
4.20
|
鋁箔
|
銅網編織
|
1.2
|
11.8
|
|
3*2*20AWG
|
7/0.30
|
0.90
|
0.6
|
2.10
|
4.20
|
鋁箔
|
銅網編織
|
1.3
|
12.6
|
|
4*2*20AWG
|
7/0.30
|
0.90
|
0.6
|
2.10
|
4.20
|
鋁箔
|
銅網編織
|
1.3
|
13.9
|
|
1*2*18AWG
|
7/0.40
|
1.20
|
0.75
|
2.10
|
4.20
|
鋁箔
|
銅網編織
|
1.0
|
8.1
|
|
2*2*18AWG
|
7/0.40
|
1.20
|
0.75
|
2.10
|
4.20
|
鋁箔
|
銅網編織
|
1.3
|
14.4
|
|
3*2*18AWG
|
7/0.40
|
1.20
|
0.75
|
2.10
|
4.20
|
鋁箔
|
銅網編織
|
1.3
|
15.2
|
|
4*2*18AWG
|
7/0.40
|
1.20
|
0.75
|
2.10
|
4.20
|
鋁箔
|
銅網編織
|
1.3
|
16.8
|
|
規格
mm2
|
導體
|
J緣
|
對絞
|
總屏蔽
|
護套
|
||||
|
根數/絲徑
|
外徑
|
厚度
|
外徑
|
外徑
|
屏蔽
|
根數/絲徑
|
外徑
|
厚度
|
|
|
1*2*0.75
|
7/0.37
|
1.11
|
0.7
|
2.51
|
5.02
|
鋁箔
|
銅網編織
|
1.0
|
7.7
|
|
2*2*0.75
|
7/0.37
|
1.11
|
0.7
|
2.51
|
5.02
|
鋁箔
|
銅網編織
|
1.3
|
13.6
|
|
3*2*0.75
|
7/0.37
|
1.11
|
0.7
|
2.51
|
5.02
|
鋁箔
|
銅網編織
|
1.3
|
14.4
|
|
4*2*0.75
|
7/0.37
|
1.11
|
0.7
|
2.51
|
5.02
|
鋁箔
|
銅網編織
|
1.3
|
15.9
|
|
1*2*1.0
|
7/0.43
|
1.29
|
0.8
|
2.89
|
5.78
|
鋁箔
|
銅網編織
|
1.0
|
8.5
|
|
2*2*1.0
|
7/0.43
|
1.29
|
0.8
|
2.89
|
5.78
|
鋁箔
|
銅網編織
|
1.3
|
15.1
|
|
3*2*1.0
|
7/0.43
|
1.29
|
0.8
|
2.89
|
5.78
|
鋁箔
|
銅網編織
|
1.3
|
16.0
|
|
4*2*1.0
|
7/0.43
|
1.29
|
0.8
|
2.89
|
5.78
|
鋁箔
|
銅網編織
|
1.5
|
18.1
|
|
1*2*1.5
|
7/0.52
|
1.56
|
1.0
|
3.56
|
7.12
|
鋁箔
|
銅網編織
|
1.0
|
9.8
|
|
2*2*1.5
|
7/0.52
|
1.56
|
1.0
|
3.56
|
7.12
|
鋁箔
|
銅網編織
|
1.5
|
18.2
|
|
3*2*1.5
|
7/0.52
|
1.56
|
1.0
|
3.56
|
7.12
|
鋁箔
|
銅網編織
|
1.5
|
19.3
|
|
4*2*1.5
|
7/0.52
|
1.56
|
1.0
|
3.56
|
7.12
|
鋁箔
|
銅網編織
|
1.5
|
21.3
|
