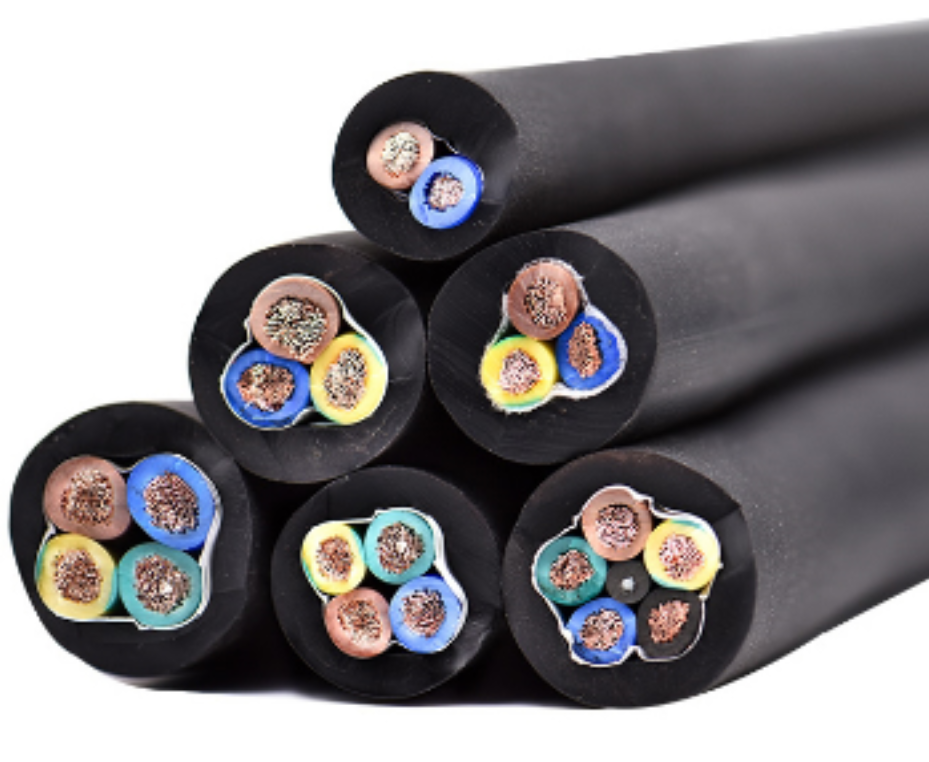

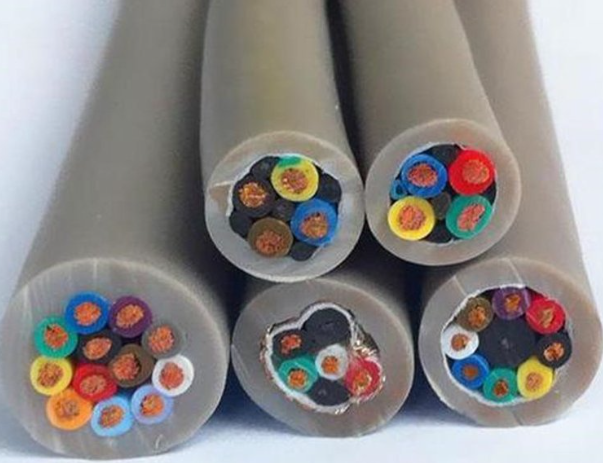

丁腈絕緣和護套控制軟電纜
丁腈絕緣和護套控制軟電纜產品介紹及技術參數
一：產品特點及用途
丁腈絕緣和護套控制軟電纜適用于交流額定電壓450/750V及以下移動用電器儀表連接線或信號傳輸，電纜具有耐寒、防油、抗拉、耐撕裂、柔軟等特性，適合冶金、電力、機械、港口等行業具有移動等特殊要求場合使用。
二：產品執行標準：丁腈絕緣和護套控制軟電纜執行企業標準.阻燃試驗執行GB12666-90標準
三：丁腈絕緣和護套控制軟電纜使用特性
1. 交流額定電壓：U0/U 450/750KV
***高工作溫度：70℃(阻燃型為105℃)
2. ***低環境溫度：固定敷設-40℃，非固定敷設-15℃
3. 電纜安裝敷設溫度應不低于-20℃。
四：基本型號及名稱
(K)YVFR | 丁腈絕緣和護套控制軟電纜 |
(K)YVFRP | 丁腈絕緣和護套銅編織屏蔽控制軟電纜 |
備注：1 如需阻燃電纜，請在型號前加ZR。
2導體線芯中銅絲可以采用鍍錫。
3 電纜如有特殊要求，可根據提供圖紙生產或根據使用環境要求設計生產。
五：代號名稱和含義
表2
項目 | 代號 | 說明 |
阻燃特性 | ZR | 阻燃丁腈軟電纜 |
系列代號 | K | 控制電纜 |
絕緣護套材料 | YVF | 丁腈 |
屏蔽材料 | P | 銅絲編織屏蔽 |
P1 | 鍍錫銅絲屏蔽 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
六：主要技術指標
1. 成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3。
2.20℃時絕緣電阻不小于50MΩ/KM
3. 成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
