一執行標準：
本產品按企業標準Q/AHF05制造。
二.用途:
本產適用于發電、冶金等高溫、防火、防腐等惡劣環境下使用。
三.使用條件:
用于交流50Hz額定電壓600V
一種使用溫度：-40℃-500℃
一種使用溫度：40℃-800℃
四結構示意圖
本產品按企業標準Q/AHF05制造。
二.用途:
本產適用于發電、冶金等高溫、防火、防腐等惡劣環境下使用。
三.使用條件:
用于交流50Hz額定電壓600V
一種使用溫度：-40℃-500℃
一種使用溫度：40℃-800℃

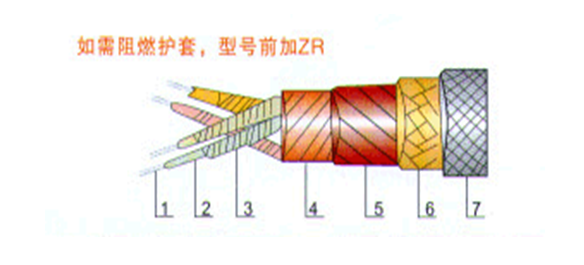

四結構示意圖
1、導體銅芯或鎳芯
2、聚四氟繞包，玻纖編織或F46注塑或云母帶J緣
3、玻纖
4、高溫玻纖布繞包
5、云母帶
6、玻纖布繞包
7、外屏蔽護套
注：如需阻燃護套，型號前加ZR
五.技術數據
|
標稱截面mm2
|
大外徑 mm
|
標稱截面mm2
|
大外徑mm
|
|
3×1.5
|
9.2
|
3×2.5+3×1.5
|
11.8
|
|
3×2.5
|
10.5
|
3×4+1×1.5
|
13.9
|
|
3×4
|
13.6
|
3×6+1×2.5
|
17.1
|
|
3×6
|
15.8
|
3×10+1×4
|
19.6
|
|
3×10
|
17.5
|
3×16+1×10
|
23.5
|
|
3×16
|
19.8
|
3×25+1×16
|
28.3
|
|
3×25
|
25.3
|
3×35+1×16
|
35
|
