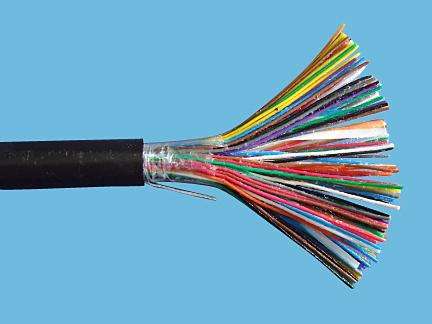

WDZ-RYY WDZ-RYYP低煙無鹵阻燃電纜

低煙無鹵阻燃電線電纜適用于交流額定電壓450/750V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等對電纜阻燃特性要求高的場合。電纜的無鹵低煙、低鹵低煙特性，當火災發生時，蔓延速度慢，煙濃度低，可見度高，有害氣體釋放量小，便于人員撤離。燃燒氣體的腐蝕性小，也避免了對儀器設備的損害，低鹵、無鹵的特性，使得電纜材料在耐老化和耐紫外線及其它輻照性能大大提高，從而延長電纜的使用壽命。

　　低煙無鹵阻燃電纜　WDZ-RYY　WDZ-RYYP

　　產品執行標準

　　GB9330-88　Q/WTL11-2003

　　使用特性

　　1.電纜額定電壓UO/U:450/750V，交流聚烯烴UO/U為0.6/1KV

　　2.電纜長期工作溫度為：-20℃－90℃，-40℃－105℃

　　3.推薦彎曲半徑：無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。

　　主要技術指標

　　1.電纜應經受環境溫度下工頻電壓試驗3kV，5min不擊穿

　　2.電纜的透光率應符合下表

　　電纜外徑　D(mm)透光率(%)≥電纜外徑　D(mm)透光率(%)≥D>40705　3.電纜的不延燃性(阻燃特性):應通過GB12666.5-90中B類成束燃燒試驗。單根電線電纜垂直燃燒試驗應通過GB12666.2-90

　　4.鹵酸氣體釋放量，符合IEC754-1

　　5.燃燒氣體的PH值和導電率，符合IEC754-2　PH≥4.3　電導率≤10μS/mm。

　　低煙無鹵阻燃電纜　WDZ-RYY　WDZ-RYYP

　　型號　規格　導體根數　結構　實際截面　折數　近似密度公斤/KM　標稱外徑/下限mm　外徑上限mm

　　WDZ-RYY　0.5*2C　28　0.14　0.43　0.86　34　5.4　5.8　WDZ-RYY　0.5*3C　28　0.14　0.43　0.86　44　5.7　6.1　WDZ-RYY　0.5*4C　28　0.14　0.43　0.86　55　6.2　6.6　WDZ-RYY　0.5*5C　28　0.14　0.43　0.86　66　6.8　7.2　WDZ-RYY　0.5*6C　28　0.14　0.43　0.86　76　7.4　7.8

　　WDZ-RYY　0.75*22C　42　0.14　0.65　0.86　338　15.1　17.1　WDZ-RYY　0.75*23C　42　0.14　0.65　0.86　353　15.8　17.8　WDZ-RYY　0.75*24C　42　0.14　0.65　0.86　365　15.8　17.8

　　WDZ-RYY　8.0*2C　100　0.31　7.55　0.94　265　14.0　15.0　WDZ-RYY　8.0*3C　100　0.31　7.55　0.94　365　14.9　15.9

　　WDZ-RYYP　0.5*2C　28　0.14　48.0　5.8　6.4　WDZ-RYYP　0.5*3C　28　0.14　59.1　6.1　6.7　WDZ-RYYP　0.5*4C　28　0.14　72.5　6.7　7.3　WDZ-RYYP　0.5*5C　28　0.14　86.6　7.4　8

　　WDZ-RYYP　0.75*20C　42　0.14　352.4　14.6　15.8　WDZ-RYYP　0.75*21C　42　0.14　368.8　14.8　17.2　WDZ-RYYP　0.75*22C　42　0.14　393.5　15.7　18.1

　　WDZ-RYYP　8.0*2C　100　0.31　316.7　14.4　15.8　WDZ-RYYP　8.0*3C　100　0.31　424.7　15.4　17.8
