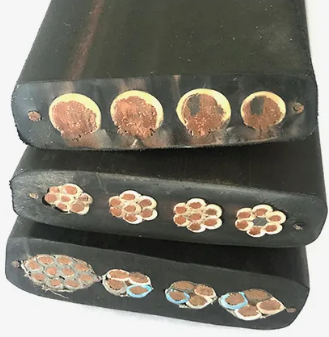

?YGZB 3×150+1*70 扁平軟電纜
一，YGZB 3×150+1*70 扁平軟電纜產品介紹：廣泛應用于行車、臺車、傳輸機械等移動設備。如冶金、電力、船舶、物流輸送系統、港口機械。
二，YGZB 3×150+1*70 扁平軟電纜產品特點：
YGZB 3×150+1*70 扁平軟電纜具有耐寒、柔軟、耐磨、防油等特性，比圓電纜的彎曲半徑小，節省安裝空間，可多根線纜重疊捆綁使用，芯線單排一字型排列時：懸掛長度＞40m?移動速度＞2m/s??建議增加承力鋼絲或紡綸紗，芯線梅花型絞合排列時：懸掛長度＞80m?移動速度＞4-10m/s建議增加承力鋼絲
三，YGZB 3×150+1*70 扁平軟電纜結構：
導體：采用多股柔性無氧銅絲符合DIN VDE 0295等J5
J緣：更優耐油、阻燃丁晴混合體?顏色：彩色線芯或編碼線芯?接地黃綠芯線
護套：更優耐油、阻燃丁晴混合體?顏色：黑色或灰色
四，YGZB 3×150+1*70 扁平軟電纜電氣特性：
額定電壓：U0/U???600/1000 V?? 測試電壓: U3500V
溫度范圍：℃????移動安裝：-15℃～+70℃?固定安裝：-30℃～+70℃
型號前加ZR,為阻燃型
五，YGZB 3×150+1*70 扁平軟電纜 結構尺寸附表
|
芯數×截面
|
線芯結構
|
電線外徑
|
20℃時導體電阻 Ω/KM不大于
|
||
|
標稱
|
公差
|
||||
|
mm
|
根/直徑 mm
|
mm
|
mm
|
銅芯
|
鍍錫銅絲
|
|
3×4
|
56/0.30
|
16.5×7.9
|
±0.50
|
4.95
|
5.09
|
|
3×6
|
84/0.30
|
18.7×8.9
|
±0.50
|
3.30
|
3.39
|
|
3×10
|
84/0.40
|
24.8×11.6
|
±0.60
|
1.91
|
1.95
|
|
3×16
|
126/0.40
|
30.2×13.8
|
±0.80
|
1.21
|
1.24
|
|
3×25
|
196/0.40
|
36.3×16.1
|
±0.80
|
0.78
|
0.795
|
|
3×35
|
276/0.40
|
40.6×17.8
|
±1.0
|
0.554
|
0.565
|
|
3×50
|
396/0.40
|
48.7×20.9
|
±1.0
|
0.386
|
0.393
|
|
3×70
|
360/0.50
|
54.4×23.2
|
±1.0
|
0.272
|
0.277
|
|
3×95
|
475/0.50
|
62.3×26.1
|
±1.2
|
0.206
|
0.210
|
|
3×120
|
608/0.50
|
69×29
|
±1.5
|
0.161
|
0.164
|
|
3×150
|
756/0.50
|
76.8×32
|
±1.5
|
0.129
|
0.132
|
|
3×185
|
925/0.50
|
84.8×35.2
|
±2.0
|
0.106
|
0.108
|
|
3×240
|
1221/0.50
|
95.6×39.2
|
±2.0
|
0.0801
|
0.082
|
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
YGZB 3×150+1*70 扁平軟電纜產品特性：
額定電壓：600/1000V
額定溫度：-60℃~＋180℃
高使用溫度：＋230℃
導體：裸銅或鍍錫銅絲
?YGZB 3×150+1*70 扁平軟電纜
J緣體：硅橡膠，護套： 硅橡膠結構尺寸附表
| 芯數×截面 | 線芯結構 | 電線外徑 | 20℃時導體電阻 Ω/KM不大于 | ||
| 標稱 | 公差 | ||||
| mm? | 根/直徑 mm | mm | mm | 銅芯 | 鍍錫銅絲 |
| 3×4 | 56/0.30 | 16.5×7.9 | ±0.50 | 4.95 | 5.09 |
| 3×6 | 84/0.30 | 18.7×8.9 | ±0.50 | 3.30 | 3.39 |
| 3×10 | 84/0.40 | 24.8×11.6 | ±0.60 | 1.91 | 1.95 |
| 3×16 | 126/0.40 | 30.2×13.8 | ±0.80 | 1.21 | 1.24 |
| 3×25 | 196/0.40 | 36.3×16.1 | ±0.80 | 0.78 | 0.795 |
| 3×35 | 276/0.40 | 40.6×17.8 | ±1.0 | 0.554 | 0.565 |
| 3×50 | 396/0.40 | 48.7×20.9 | ±1.0 | 0.386 | 0.393 |
| 3×70 | 360/0.50 | 54.4×23.2 | ±1.0 | 0.272 | 0.277 |
| 3×95 | 475/0.50 | 62.3×26.1 | ±1.2 | 0.206 | 0.210 |
| 3×120 | 608/0.50 | 69×29 | ±1.5 | 0.161 | 0.164 |
| 3×150 | 756/0.50 | 76.8×32 | ±1.5 | 0.129 | 0.132 |
| 3×185 | 925/0.50 | 84.8×35.2 | ±2.0 | 0.106 | 0.108 |
| 3×240 | 1221/0.50 | 95.6×39.2 | ±2.0 | 0.0801 | 0.082 |
