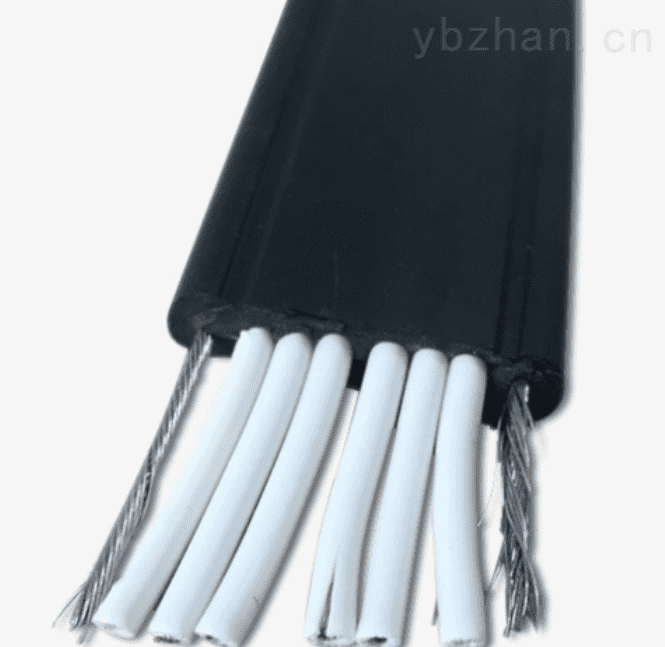

YBPJ YFBPG屏蔽抗拉扁平軟電纜
1、交流額定電壓：Uo/U=450V/750V Uo任一主導體和地之間電壓有效值 U任二相導體之間有效值。
2、使用電壓： 交流系統： <1.1額定電壓
直流系統： <1.5額定電壓
3、線芯長期工作溫度：≤65℃
4、產品標準： Q/32028AQ001-91 二、 扁平電纜產品M稱、用途
型號 | M稱 | 允許溫升 | 適用范圍 |
YBP-J | 天然丁苯J緣和護套鋼絲加強型銅絲屏蔽扁電纜 | 70°C | 室內無油污場所 |
YFBPG | 天然丁苯J緣和氯丁護套鋼絲加強型銅絲屏蔽扁電纜 | 70°C | 室外及有油污場所 |
YBP | 天然丁苯J緣和護套銅絲屏蔽扁電纜 | 70°C | 室內無油污場所 |
YB | 天然丁苯J緣和護套扁平軟電纜 | 70°C | 室內無油污場所 |
YBFP | 天然丁苯J緣和氯丁護套銅絲屏蔽扁電纜 | 70°C | 室外及有油污場所 |
YBF | 天然丁苯J緣和氯丁護套扁平軟電纜 | 70°C | |
| | |
三、 扁平電纜技術參數
規格 | 導體結構 | 電纜參考數據 | 20°C小J緣電阻MΩ | ||||
外徑上限（寬度×厚度） | 近似重量 | 20°C大直流電阻 | |||||
芯數×截面積mm2 | 根數、直徑mm | YB YBF YBZ | YB YBF YBZ | 不鍍錫 | 鍍錫 | YB YBF | YBZ |
3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
3×6 | 84/0.30 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
3×10 | 84/0.40 | 27.5×12.0 | 615 | 1.91 | 1.95 | ||
3×16 | 126/0.40 | 31.1×13.3 | 830 | 1.21 | 1.24 | ||
3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
3×35 | 276/0.40 | 42.8×17.6 | 1605 | 1.554 | 0.565 | 40 | 300 |
3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
