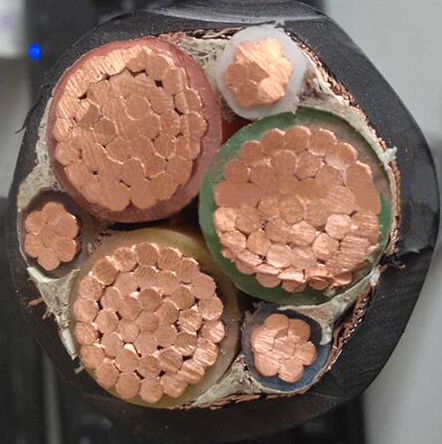

BPFFPP2變頻電纜
一.變頻電纜特點及用途: BPFFPP2適用于交流額定電壓1/3KV及以下變頻控制系統作供電電纜或電氣連接，產品具有較強的耐電壓沖擊性，能經受變頻時 的脈沖電壓，電纜具有******的屏蔽性，并有效消除電磁干擾，降低變頻電機噪音，保證系統穩定運行，廣泛用于冶金、電力、石化等行業。
二：產品執行標準: BPFFPP2變頻電纜執行企業標準。阻燃耐火特性試驗執行GB12666-90標準
三：BPFFPP2變頻電纜使用特性：
1．交流額定電壓：U0/U 1/3KV
高工作溫度：硅橡膠J緣
氟46J緣
聚氯乙烯J緣
交聯聚乙烯
低環境溫度：敷設電纜時的環境溫度應不低于
2．電纜安裝敷設溫度應不低于
3．電纜允許彎曲半徑：電纜小為電纜外徑的10倍
四：基本型號及M稱
表1
|
型號 |
M稱 |
|
BPGGP |
硅橡膠J緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。 |
|
BPGGP2 |
硅橡膠J緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGGPP2 |
硅橡膠J緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGGP3 |
硅橡膠J緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGVFP |
硅橡膠J緣丁青護套銅絲編織屏蔽耐高溫變頻電力電纜。 |
|
BPGVFP2 |
硅橡膠J緣丁青護套銅帶繞包屏蔽耐高溫變頻電纜。 |
|
BPGVFPP2 |
硅橡膠J緣丁青護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGVFP3 |
硅橡膠J緣丁青護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。 |
|
BPFFP |
氟46J緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。 |
|
BPFFP2 |
氟46J緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPFFPP2 |
氟46J緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜 |
|
BPFFP3 |
氟46J緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。 |
|
BPVVP |
聚氯乙烯J緣和護套銅絲編織屏蔽變頻電力電纜。 |
|
BPVVP2 |
聚氯乙烯J緣和護套銅帶繞包屏蔽變頻西安電線電纜。 |
|
BPVVPP2 |
聚氯乙烯J緣和護套銅絲編織銅帶繞包屏蔽變頻電力電纜。 |
|
BPVVP3 |
聚氯乙烯J緣和護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。 |
|
BPYJVP |
交聯聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽變頻電力電纜。 |
|
BPYJVP2 |
交聯聚乙烯J緣聚氯乙烯護套銅帶繞包屏蔽變頻電力電纜。 |
|
BPYJVPP2 |
交聯聚乙烯J緣聚氯乙烯護套銅絲編織銅帶繞包屏蔽變頻電力電纜。 |
|
BPYJVP3 |
交聯聚乙烯J緣聚氯乙烯護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。 |
備注：導體線芯中銅絲可以采用鍍錫，阻燃型電纜型號前加ZR，軟結構電纜加R。
五：代號M稱和含義
表2
|
代號 |
代號含義 |
|
BP |
變頻電力電纜 |
|
銅導體 |
省略 |
|
G |
硅橡膠J緣或護套 |
|
F |
F46J緣或護套 |
|
V |
聚氯乙烯J緣或護套 |
|
YJ |
交聯聚乙烯J緣 |
|
VF |
丁青護套 |
|
P(P1) |
銅編織屏蔽(鍍錫編織屏蔽) |
|
P2 |
計算機電纜銅帶繞包屏蔽 |
|
P3 |
鋁聚酯復合膜繞包屏蔽 |
|
PP2 |
銅絲編織銅帶繞包屏蔽 |
六：電纜規格
主線芯截面
|
型號 |
芯數 |
標稱截面mm2 |
|
全部型號 |
3+3 3+1 1 |
4，6，10，16，25，35，50，70，95， 120，150，185，240 |
接地線芯截面
|
主線芯標稱截面mm2 |
接地線芯截面mm2 |
|
4 |
1(0.75) |
|
6 |
1.5(1) |
|
10 |
2.5(1.5) |
|
16, 25 |
4(2.5) |
|
35 |
6 |
|
50, 70 |
10 |
|
95 |
16 |
|
120, 150 |
25 |
|
185 |
35 |
|
240 |
50(35) |
六：主要技術指標
1．成品電纜導體直流電阻(符合GB3956規定)
2．成品電纜的J緣電阻（
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
4．屏蔽層傳輸阻抗
電纜在100MHz時傳輸阻抗等于或小于100Ω/m。
電纜的理想屏蔽抑制系數等于或小于0.7。
七：基本電纜規格及結構參數
|
線芯*標稱截面(mm2) |
導體結構 (根數*直徑) mm |
電纜大外徑(mm) |
|
|
BPVVPP2 BPYJVPP2 |
BPGGPP2 |
||
|
3*4 |
1/2.26 |
13.5 |
15.5 |
|
3*6 |
1/2.78 |
14..0 |
16.0 |
|
3*10 |
7/1.35 |
19.0 |
21.0 |
|
3*16 |
7/1.70 |
22.0 |
24.0 |
|
3*25 |
7/2.15 |
25.0 |
26.5 |
|
3*35 |
7/2.52 |
26.0 |
35.5 |
|
3*50 |
10/2.52 |
28.5 |
40.0 |
|
3*70 |
14/2.52 |
31.5 |
43.5 |
|
3*95 |
19/2.52 |
36.5 |
50.0 |
|
3*120 |
24/2.52 |
40.0 |
56.0 |
|
3*150 |
30/2.52 |
45.0 |
60.0 |
|
3*185 |
37/2.52 |
47.0 |
67.0 |
|
3*4+3*0.75 |
1/2.26 |
14.5 |
16.5 |
|
3*6+3*1 |
1/2.78 |
15.0 |
17.0 |
|
3*10+3*2.5 |
7/1.35 |
20.8 |
22.0 |
|
3*16+3*2.5 |
7/1.70 |
23.0 |
25.0 |
|
3*25+3*4 |
7/2.15 |
28.0 |
27.5 |
|
3*35+3*6 |
7/2.52 |
32.0 |
36.5 |
|
3*50+3*10 |
10/2.52 |
37.0 |
41.0 |
|
3*70+3*10 |
14/2.52 |
41.6 |
44.5 |
|
3*95+3*16 |
19/2.52 |
47.0 |
51.0 |
|
3*120+3*25 |
24/2.52 |
50.1 |
57.0 |
|
3*150+3*25 |
30/2.52 |
52.0 |
61.0 |
|
3*185+3*35 |
37/2.52 |
58.5 |
68.0 |
