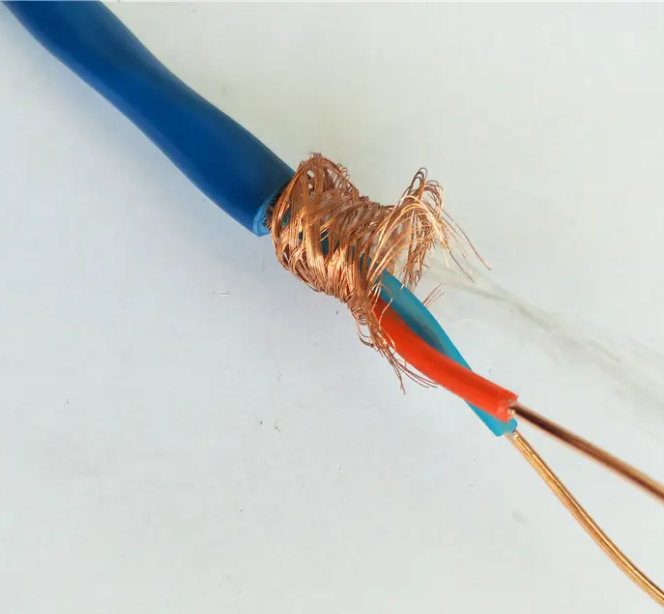

本安電纜IA-K2YV-2*0.5廣泛應用于化學醫藥、鋼鐵、電力、輕工等行業自動儀器、儀表監測回路、計算機控制系統、集散性控制系統、遠動遙控系統，具有******的抗外干擾能力，抗靜電感應能力與抗輻射磁場干擾能力。
導線線芯長期允許工作溫度不超過70℃，允許彎曲半徑不小于電纜外徑的10倍。
電纜線芯之間，線芯與屏蔽之間能承受交流50HZ1000V電壓試驗5min。
電纜任一絕緣線芯在IKHz時的工作電容不大于200nF/KM。
電纜任一絕緣線芯的電感與電阻之比均不大于50uH/Ω。
輻射電磁場在頻率20-200MHz的范圍內，場強為120dB（7mv）的電磁場中，電纜線芯內感應強度小于50dB。
電纜抗外磁場能力：
在頻率為50Hz，強度為400A/m的外界磁場下，當電纜的一端輸入頻率為1KHz，電流強度在0-100mA變化時，電纜的另一端輸入信號變化值不超過±50uA。
本安信號控制電纜
|
型 號 |
名 稱 |
使用條件 |
|
IA-K2YV |
本安型PE絕緣阻燃PVC護套，二芯對絞屏蔽控制信號電纜 |
1固定敷設在室內、電纜溝或管道中; 2應與非本安電纜分開敷設或進行有效的隔離. |
|
IA-K3YVR |
本安型PE絕緣阻燃PVC護套，二芯對絞屏蔽控制信號軟電纜 |
|
|
IA-K3YV |
本安型PE絕緣阻燃PVC護套，三芯對絞屏蔽控制信號電纜 |
|
|
IA-K3YVR |
本安型PE絕緣阻燃PVC護套，三芯對絞屏蔽控制信號軟電纜 |
注：① 根據用戶要求可提供耐火型、低煙低鹵型、低煙無鹵型本安信號控制電纜。訂貨時需注明即可。
② 本安信號控制電纜的屏蔽型式為：鋁塑復合膜屏蔽和鍍錫絲屏蔽。如用其他屏蔽材料，訂貨時需注明。
③ 本安信號控制電纜的規格：二線組銷售范圍1～24對,三線組銷售范圍1～19對,只推薦表3中的導體截面。
表3
|
導體標稱截面 mm2 |
導體結構（根數/單絲直徑 mm） |
||
|
A |
B |
R |
|
|
0.5 |
1/0.8 |
7/0.30 |
16/0.2 |
|
0.75 |
1/0.97 |
7/0.37 |
24/0.2 |
|
1.0 |
1/1.13 |
7/0.43 |
32/0.2 |
|
1.5 |
1/1.37 |
7/0.52 |
30/0.25 |
|
2.5 |
1/1.76 |
7/0.68 |
49/0.25 |
注： 導體直流電阻符合GB9330-88標準要求。
4、產品規格尺寸：根據用戶的要求，可另行提供。
